ESP32 ve Güç Beslemesi

ESP32 projelerinde stabiliteyi belirleyen en kritik unsur güç yönetimidir. Hatalı besleme sadece kodun çökmesine (brownout) değil, kartın kalıcı hasar görmesine de yol açabilir.

ESP32 Güç Besleme Rehberi

ESP32 kartını beslemek için kullanılabilecek 3 temel yöntem vardır.

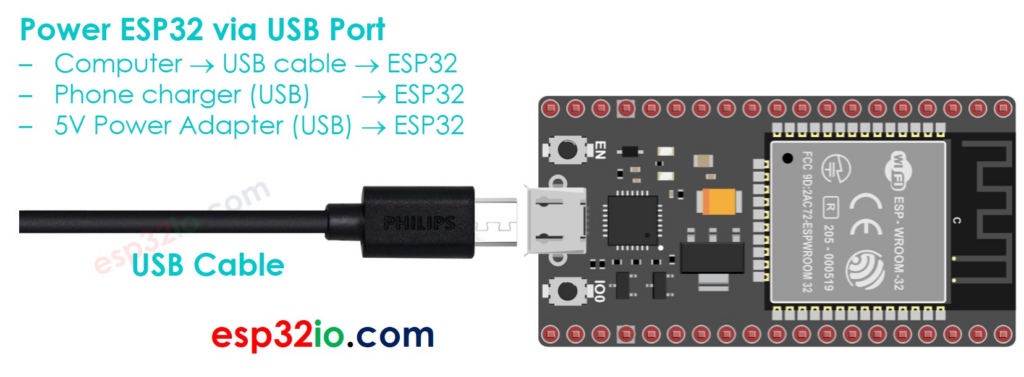

1. USB Portu Üzerinden Besleme (En Pratik Yöntem)

ESP32 geliştirme kartlarının çoğunda bir Micro-USB veya USB-C portu bulunur.

• Nasıl Çalışır: Kartı bilgisayarınıza, powerbank’e veya bir telefon adaptörüne USB kablosuyla bağlamanız yeterlidir.
• Teknik Detay: USB standart 5V sağlar. Kart üzerindeki LDO (Low Dropout) regülatörü bu 5V’u ESP32’nin çalışma gerilimi olan 3.3V’a düşürür.
• Kullanım Yeri: Prototipleme ve kod geliştirme aşaması.

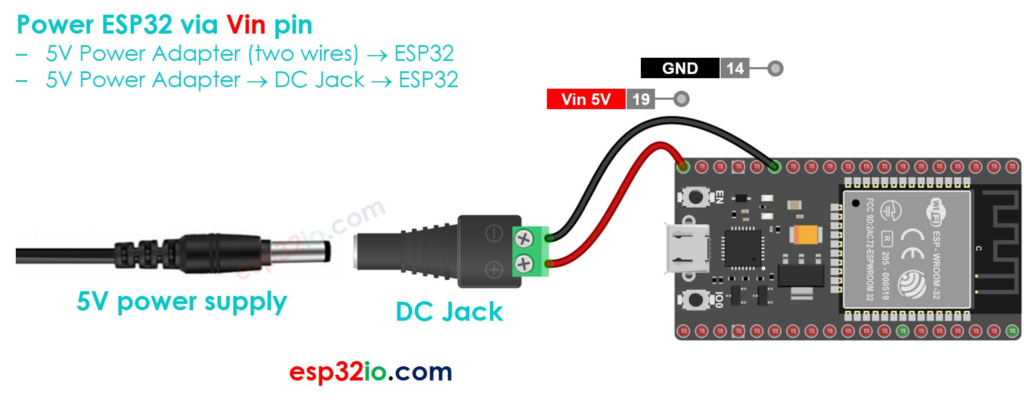

2. “VIN” veya “5V” Pini Üzerinden Besleme

Eğer elinizde sabit bir 5V güç kaynağı varsa (örneğin bir endüstriyel SMPS güç kaynağı veya regüle edilmiş bir adaptör), bu yöntemi kullanabilirsin. Bu şekilde bir kullanım en profesyonel yöntemdir.

• Bağlantı: Pozitif uç (+) VIN veya 5V pinine, negatif uç (-) ise GND pinine bağlanır.
• Kritik Uyarı: Bu pin doğrudan regülatöre gider. Buraya 6V-7V gibi yüksek gerilimler uygulamak regülatörü aşırı ısıtabilir veya yakabilir.

3. “3V3” Pini Üzerinden Besleme (Doğrudan Besleme)

Eğer zaten regüle edilmiş, stabil bir 3.3V kaynağınız varsa kartı bu pin üzerinden besleyebilirsiniz.

• Risk: Bu pin kartın üzerindeki regülatörü bypass eder. Eğer buraya yanlışlıkla 5V verirseniz ESP32 çipi anında yanacaktır.
• Kullanım Yeri: Pil (LiFePO4 gibi) ile çalışan, enerji verimliliğinin kritik olduğu düşük güç tüketimli (Deep Sleep) projeler.

Genişletilmiş Teknik Detaylar ve Kritik Mühendislik Notları

Bir teknoloji şirketi sahibi olarak, karmaşık sistemlerde (özellikle Docker ile yönettiğin IoT gateway yapılarında veya saha cihazlarında) şu detaylara dikkat etmeni öneririm:

1. Akım İhtiyacı (Current Peak)

ESP32, özellikle Wi-Fi veya Bluetooth üzerinden veri gönderirken anlık olarak 400mA – 600mA bandında akım çekebilir.

• Sorun: Eğer güç kaynağınız sadece 500mA verebiliyorsa, Wi-Fi bağlantısı sırasında voltaj düşer ve kart “Brownout” hatası vererek kendini resetler.
• Çözüm: En az 1A (1000mA) verebilen bir kaynak kullanın.

2. Kondansatör Kullanımı (Decoupling)

Eğer besleme hattında dalgalanmalar veya reset sorunları yaşıyorsanız, 5V/VIN ile GND arasına veya 3.3V hattına yakın bir yere 10µF ile 100µF arası bir elektrolitik kondansatör eklemek, ani akım çekişlerini (transient states) filtreleyecektir.
