Haberleşme Hatlarında Gürültü (EMI) ve Sonlandırma Direnci (Termination Resistor)

Endüstriyel otomasyon, IoT saha uygulamaları ve telemetri sistemlerinde (RS-485, CAN-bus vb.) karşılaşılan hataların çok büyük bir kısmı yazılımsal değil, fiziksel katmandaki (PHY Layer) sinyal bozulmalarından kaynaklanır. Sahada “cihaz koptu”, “veri paketleri bozuk geliyor” veya “mesafe uzayınca haberleşme duruyor” şeklinde karşımıza çıkan problemlerin arkasında iki temel düşman vardır: Elektromanyetik Girişim (EMI) ve Sinyal Yansımaları (Reflection).

Bu yazıda, haberleşme hatlarının kararlı çalışması için kritik öneme sahip olan sonlandırma dirençlerini, yansıma fenomenini ve doğru kablo seçiminin mühendislik mantığını masaya yatırıyoruz.

1. Hat Sonuna Neden 120 Ohm Direnç Atıyoruz?

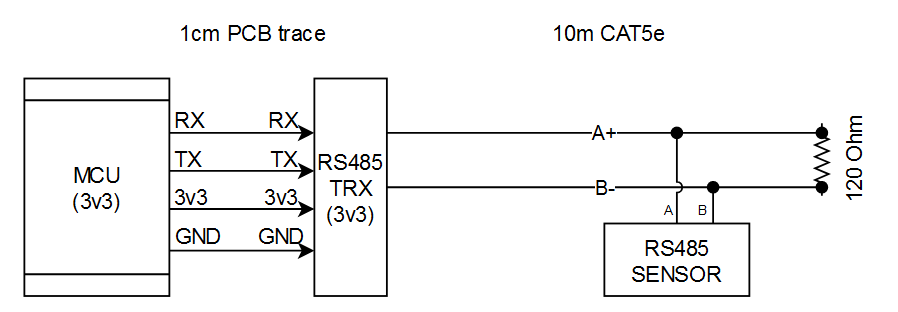

RS-485 veya CAN-bus gibi diferansiyel (dengeli) sinyalizasyon kullanan hatlarda, hattın en uzak iki ucuna 120 Ohm sonlandırma direnci (Termination Resistor) bağlanması zorunludur. Bunun nedeni, elektrik sinyalinin hat boyunca ilerlerken hat empedansı ile sonlandırma empedansının eşleşmesini sağlamaktır.

Haberleşme kablolarının (özellikle Twisted Pair) yapısal özelliklerinden kaynaklanan karakteristik bir empedansı vardır (genellikle 100-120 Ohm arası). Eğer hattın sonu açık bırakılırsa (sonsuz empedans), sinyal hattın sonuna ulaştığında geri yansır.

  • Empedans Uyumu: Hat sonuna hattın karakteristik empedansına eşit (120 Ohm) bir direnç yerleştirildiğinde, gelen sinyal enerjisi bu direnç üzerinde ısıya dönüştürülerek sönümlenir.
  • Akım Hatları: Diferansiyel hatlarda (+ ve – hatları arasında) akımın döngüsünü tamamlamasını sağlar, bu da sinyal geçişlerinin (High’dan Low’a) kararlı ve hızlı olmasını garantiler.

2. Sinyal Yansıması (Reflection) Nedir?

Sinyal yansıması, bir su dalgasının sert bir duvara çarpıp geri dönmesine benzer. Kablo boyunca yüksek hızda (ışık hızına yakın) ilerleyen elektriksel sinyal, hat empedansında ani bir değişimle (örneğin hattın açık uçla bitmesi veya kontrolsüz ekler) karşılaştığında enerjisinin bir kısmını geriye, kaynağa doğru yansıtır.

Yansımanın Sisteme Zararları

  • Bit Hataları (CRC Errors): Yansıyan dalga, arkadan gelen yeni veri paketinin üzerine biner. Bu durum, mantıksal 1 ve 0 seviyelerinin birbirine karışmasına (Inter-Symbol Interference – ISI) yol açar. Alıcı entegre (Transceiver) gelen veriyi anlamlandıramaz ve CRC hataları oluşur.
  • Gölge Sinyaller (Ghosting): Mikrodenetleyici seviyesinde, yansıyan lojik sinyaller yanlış “kesmelere” (interrupt) veya mükerrer veri algılamalarına neden olabilir.

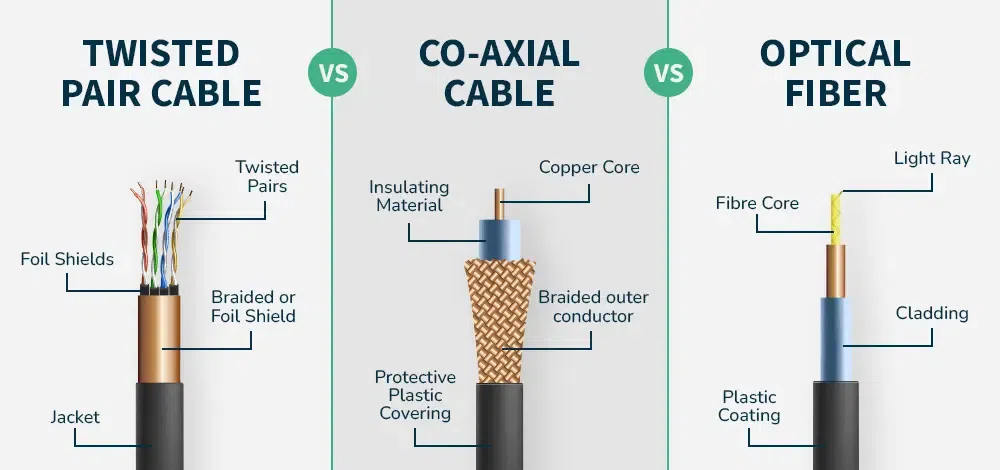

3. Kablo Seçimi: Shielded Twisted Pair (STP) Neden Önemlidir?

Endüstriyel ortamlarda motor sürücüleri (VFD), kontaktörler, yüksek akım hatları ve trafolar ciddi miktarda Elektromanyetik Girişim (EMI) üretir. Bu gürültüden korunmanın formülü Shielded Twisted Pair (STP) kablo kullanmaktır.

Twisted Pair (Bükümlü Çift) Mantığı

Kabloların birbirine burulmasının nedeni Ortak Mod Gürültüsü (Common Mode Noise) bastırmasıdır. Dışarıdan gelen bir EMI dalgası, birbirine sarılmış iki kabloyu da aynı anda ve aynı yönde etkiler. Diferansiyel alıcılar iki hat arasındaki farkı ($V_{diff} = V_+ – V_-$) okuduğu için, her iki hatta da eşit miktarda binen gürültü matematiksel olarak birbirini götürür.

Shield (Ekranlama/Zırh) Mantığı

Kabloyu çevreleyen alüminyum folyo veya örgü zırh (Shield), dışarıdaki yüksek frekanslı elektriksel alanları yakalayarak toprağa akıtır.

⚠️ Kritik Saha Notu: Kablo zırhı (Shield) asla her iki uçtan da topraklanmamalıdır. İki farklı noktanın toprak potansiyeli eşit olmayabilir ve bu durum zırh üzerinden yüksek akımların geçmesine (Ground Loop) neden olur. Doğru uygulama, zırhın yalnızca tek bir noktadan (tercihen ana master/panel tarafında) temiz bir toprağa bağlanmasıdır.

4. Gerçek Dünya Sorun Giderme (Troubleshooting) Adımları

Sahada haberleşme problemi yaşıyorsanız, multimetrenizi alın ve sırasıyla şu adımları uygulayın:

Adım 1: Hat Empedansını Ölçün

Sistemdeki tüm enerjiyi kesin. Hat üzerindeki $A$ ve $B$ (veya $+$ ve $-$) klemensleri arasındaki direnci multimetre ile ölçün.

  • Ölçülen Değer ~60 Ohm ise: Her iki uca da 120 Ohm direnç doğru takılmıştır (Paralel bağlı iki 120 Ohm direnç $120 / 2 = 60\ \Omega$ verir).
  • Ölçülen Değer ~120 Ohm ise: Hat sonlandırma dirençlerinden biri eksiktir veya hat ortadan ikiye kopmuştur.
  • Ölçülen Değer sonsuz ($\infty$) ise: Hatta hiç sonlandırma direnci yoktur.
  • Ölçülen Değer < 50 Ohm ise: Hatta gereğinden fazla direnç takılmıştır veya hat kısa devredir.

Adım 2: Yıldız Topolojiden Kaçının

RS-485 gibi protokoller Papatya Zinciri (Daisy Chain) topolojisine göre tasarlanmıştır. Merkezden her cihaza ayrı kablo çekmek (Yıldız topoloji) hat empedansını tamamen bozarak devasa yansımalara neden olur. Eğer yıldız topoloji zorunluysa, RS-485 Hub veya Hub-Repeater kullanılmalıdır.

Adım 3: Sapma (Stub) Mesafelerini Kısa Tutun

Ana hattan cihazlara ayrılan yan kolların (Stub lines) uzunluğu, yüksek baud rate değerlerinde yansıma kaynağıdır. Cihazları ana hatta bağlarken sapma mesafesini mümkün mertebe sıfıra yakın tutun.
